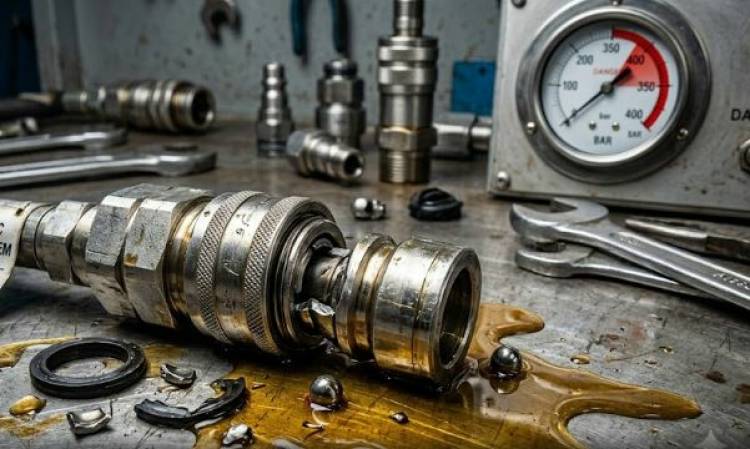

Разрыв быстроразъемного соединения под давлением чаще всего возникает из-за мощных гидроударов в контуре, критического заужения проходного сечения или попытки сцепить магистрали с высоким остаточным фоном без предварительного стравливания. Ситуация стремительно усугубляется, когда фактический расход рабочей жидкости аппарата превышает заводские спецификации фитинга. В таких жестких условиях гидравлическое масло начинает дросселировать, локальная температура резко возрастает, и уплотнительные кольца из NBR или витона буквально выгорают, теряя эластичность. На нашей испытательной базе в городе Подольск при диагностике агрегатов на стенде мы регулярно фиксируем случаи, когда из-за неправильно подобранной копеечной муфты выходят из строя дорогостоящие насосные станции и гидрораспределители.
Рабочее давление быстроразъемного соединения — это лишь один из базовых параметров, на который механики смотрят в первую очередь, игнорируя при этом расходные характеристики. Пропускная способность БРС определяет, какой точный объем масла узел способен пропустить через себя за одну минуту без возникновения эффекта дросселирования (паразитного сопротивления). Если на сливную магистраль промышленной линии или экскаватора с реальным расходом 150 л/мин смонтировать соединение, рассчитанное максимум на 90 л/мин, в системе неизбежно возникнет подпор.
Это приводит к изменению ламинарного течения жидкости на турбулентное. Гидросистема начинает работать на износ, пытаясь продавить необходимый объем через узкое горлышко. Последствия такой недоработки всегда бьют по механике.
• Перегрев рабочей жидкости. Из-за жесткого трения потока о суженные стенки тарельчатого клапана масло быстро теряет кинематическую вязкость, смазывающая пленка рвется.
• Эффект кавитации. Резкий перепад давлений за муфтой вызывает образование вакуумных пузырьков, схлопывание которых вырывает частицы металла из компонентов гидромотора.
• Выдавливание запорного механизма. Постоянный подпор на обратке заставляет стопорные шарики муфты разбивать свои посадочные места, что и провоцирует отстрел штекера.
Около половины случаев, когда происходит отстрел или разрыв БРС, напрямую связаны с грубой халатностью при подключении навесного оборудования. Механическая нагрузка на излом, грязь в розетке и перетяжка резьбовых соединений — это стандартная база неисправностей, с которой мы работаем. При подключении электронного расходомера к проблемному контуру сразу фиксируется просадка, указывающая на некорректную сборку магистрали.
1. Соединение контуров под давлением. Попытка забить штекер в розетку кувалдой или задавить весом ковша при запертом масле приводит к необратимой деформации центрального клапана.
2. Игнорирование соосности. Если тяжелые рукава высокого давления (РВД) висят внатяг или под острым углом к фитингу, вибрация и пульсация потока просто выламывают запорную втулку из корпуса.
3. Отсутствие грязезащитных колпачков. Кварцевая пыль, цемент и песок, попавшие на золотник муфты, работают как абразивная паста, полностью стирая тефлоновые уплотнения за несколько тяжелых смен.
Для понимания физики процессов мы собрали данные с нашего испытательного стенда в сводную таблицу. Здесь четко видно, к чему приводят отклонения от гидравлических стандартов.
| Симптом неисправности | Техническая причина | Метод решения |
|---|---|---|
| Самопроизвольный отстрел розетки | Пиковый гидроудар, превышающий допуски стопорного кольца | Замена муфты на серию Flat Face, установка демпферов |
| Вспенивание масла в гидробаке | Подсос воздуха через поврежденные уплотнения муфты | Дефектовка контура расходомером, замена РТИ |
| Сильный нагрев фитинга (свыше 80°C) | Превышение номинального литража, внутреннее дросселирование | Подбор БРС большего диаметра для увеличения проходного сечения |
Ремонт гидравлики промышленного класса не терпит поверхностного подхода и диагностики на глаз. Конечная цена восстановления всегда формируется из строгих инженерных этапов: демонтаж агрегата, установка на обкаточный стенд, подача давления до 400 бар, замер внутренних утечек и полная микрометражная дефектовка. Клиент платит за точные аппаратные данные и восстановление ресурса узла, а не за слепую замену деталей.
Бывают критические разрушения, когда из-за кавитации или стружки восстанавливать старый узел экономически нецелесообразно. В таких случаях мы предлагаем прямое решение проблемы: у нас продаются новые гидромоторы, гидронасосы и другое оборудование для любых типов спецтехники. Мы держим компоненты в наличии, чтобы минимизировать простой вашей техники.
• Стендовые испытания. Имитация предельных нагрузок машины с фиксацией графиков расхода и давления.
• Инструментальный контроль. Оценка выработки качающего узла, распределителя, блоков цилиндров с точностью до сотых долей миллиметра.
• Оригинальные комплектующие. Применение строго проверенных ремкомплектов и плунжеров с заводскими допусками.
Технически это возможно, если обе части (ниппель и розетка) строго соответствуют единому международному стандарту, например ISO 16028 или ISO 7241. Однако при жестких режимах работы с частыми гидроударами мы рекомендуем использовать комплекты одного бренда, чтобы исключить риск микрозазоров и потери герметичности.
Показатели напрямую зависят от серии и конструкционных материалов. Классические шариковые муфты (ISO A) рассчитаны на рабочие показатели в диапазоне 250-300 бар. Плосколинейные соединения (Flat Face) для тяжелой техники стабильно работают на 350 бар и выше. Важно ориентироваться не только на рабочие, но и на разрушающие параметры при пиковых скачках.
Главная причина кроется в запертом остаточном давлении внутри магистрали. Масло могло расшириться от нагрева на солнце, либо гидрозамки не позволили сбросить напряжение в сливную линию. Для решения проблемы требуется стравить давление через специальные диагностические точки или клапаны на распределителе.
Первые симптомы — аномальный нагрев самой муфты в процессе длительной работы (рука не терпит температуру металла), заметное замедление циклов движения гидроцилиндров и характерный свист дросселирующей жидкости, проходящей через узкий канал клапана.
Фиксируете вспенивание масла в гидробаке, падение скорости рабочего органа или обильные течи по фитингам? Не ждите, пока масляное голодание заклинит качающий узел. Привозите ваш агрегат к нам на базу в Подольск Московской области — мы оперативно поставим гидронасос или гидромотор на стенд, снимем реальные рабочие показатели и выявим причину потери мощности. Если ремонт окажется нецелесообразным, мы сразу подберем и отгрузим новые комплектующие со склада. Свяжитесь с нами прямо сейчас для прямой консультации с инженером-гидравликом.
