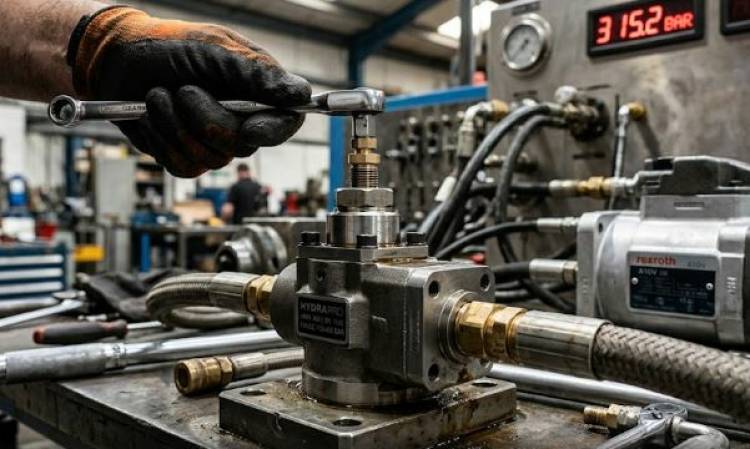

Гидравлические диверторы (краны-переключатели): 3-х и 6-ти линейные модели

Для чего нужен дивертор гидравлический и как он работает?

Гидравлический дивертор — это направляющий золотниковый клапан, который переключает поток рабочей жидкости от одного исполнительного органа к другому под высоким рабочим давлением. При монтаже навесного оборудования на тракторы, погрузчики или экскаваторы такой кран переключатель исключает необходимость установки дополнительных дорогостоящих секций распределителя. Оператор просто нажимает кнопку на джойстике или переводит механический рычаг, и гидравлическое масло отправляется, например, от цилиндра подъема стрелы к челюстному ковшу.

На наших испытательных стендах мы ежедневно тестируем гидроаппаратуру и видим четкую картину: более 80% отказов переключающих узлов связано с неправильным расчетом пропускной способности при модернизации машин. Если гидролиния рассчитана неверно, возникает эффект дросселирования. Рабочая жидкость перегревается, вязкость масла падает, и прецизионные пары трения начинают работать на износ. Помимо самих клапанов, у нас всегда в наличии новые гидромоторы, гидронасосы и другое оборудование для полной комплектации вашей гидросистемы.

В чем разница между 3-х и 6-линейными диверторами?

3-линейный дивертор работает как простейший перекидной узел: у него один вход (от насоса или основной магистрали) и два выхода на рабочие органы. Золотник физически перекрывает один канал и открывает второй. Это базовое решение для простых односторонних цилиндров или гидролиний, где слив организован отдельно. Потери давления на таких узлах минимальны и редко превышают 3-5 бар.

В свою очередь, 6-линейный дивертор устроен сложнее — он одновременно переключает две линии: линию нагнетания и линию слива. Это классический секционный переключатель, который ставят при подключении реверсивного оборудования, например, гидробура, ротора снегоуборщика или грейферного захвата. Когда мы выполняем ремонт гидравлики, то часто сталкиваемся с тем, что 6-линейные модели подвергаются колоссальным гидроударам при резком сбросе давления в Т-линии (сливе).

Основные признаки износа золотниковой пары в диверторах, которые мы фиксируем с помощью электронных расходомеров:

• Падение давления в рабочем контуре. Внутренние утечки (перетечки) по телу золотника снижают усилие на гидроцилиндре. Вы замечаете, что экскаватор теряет усилие при отрыве грунта.

• Заклинивание рукоятки или штока. Возникает из-за попадания металлической пыли или стружки в зазор между чугунным корпусом и стальным золотником (тепловой допуск там составляет микроны).

• Нагрев корпуса клапана. Происходит из-за выработки кромок золотника, что превращает дивертор в дроссель. Масло трется о заусенцы металла, выделяя избыточное тепло.

Как правильно подобрать дивертор на трактор или погрузчик?

При выборе крана-переключателя категорически нельзя ориентироваться только на диаметр присоединительной резьбы (BSP или метрической). Мы регулярно видим машины, где на насос объемом 80 л/мин ставят компактный дивертор на 50 л/мин просто потому, что подошли фитинги. Итог — кавитация, вспенивание гидравлического масла и выход из строя всей гидролинии.

Чтобы избежать простоев спецтехники, при подборе узла строго следуйте техническому регламенту:

1. Номинальный расход жидкости (л/мин). Пропускная способность клапана должна превышать максимальную подачу вашего гидронасоса на 15-20%. Это компенсирует скачки расхода при пиковых нагрузках.

2. Предельное рабочее давление (бар). Стандартные чугунные корпуса рассчитаны на давление до 250-315 бар. Если система работает на 350+ бар (например, в тяжелых прессах или импортных экскаваторах), требуются модели из кованой стали.

3. Тип управления золотником. Ручное (рычажное) — самое безотказное, но требует прокладки РВД в кабину. Электромагнитное (соленоиды 12В или 24В) — позволяет вывести управление на кнопку джойстика. Гидравлическое пилотное — применяется на тяжелой технике для дистанционного переключения.

Из чего складывается стоимость узла?

Ценообразование в промышленной гидравлике абсолютно прозрачно. Бюджетный болгарский или китайский секционный переключатель с ручным управлением стоит недорого, но его ресурс на загрязненном масле сильно ограничен. Итальянские или немецкие узлы стоят дороже из-за применения легированных сталей, гальванического покрытия золотника и минимальных внутренних перетечек (строго менее 3 см³/мин при 100 бар). Вы платите за класс точности механической обработки.

Если из-за заклинившего старого дивертора ваша система уже пострадала, потребуется промывка бака и замена источника давления. В нашем профильном магазине продаются новые гидромоторы и гидронасосы, которые мы подберем под требуемые характеристики расхода и давления.

Сравнение 3-х и 6-линейных кранов-переключателей

Частые вопросы инженеру о секционных переключателях

Можно ли соединять диверторы последовательно?

Да, это штатная практика для сборки многоконтурных систем (например, 8-ми или 10-линейных блоков управления на лесозаготовительных харвестерах). Главное правило: необходимо просуммировать гидравлическое сопротивление всех узлов и убедиться, что насос продавит эту линию без ухода в перегрузку по давлению.

Почему течет гидравлическое масло по штоку ручного переключателя?

Причина кроется в износе внешнего грязесъемника и уплотнительного O-ring кольца. Это происходит из-за абразивного воздействия внешней среды (пыль на стройке) или из-за недопустимо высокого обратного давления в сливной магистрали, которое выдавливает уплотнения из посадочных канавок.

Чем технически отличается дивертор от гидрораспределителя?

Гидрораспределитель управляет направлением и часто скоростью движения штока гидроцилиндра, имея нейтральное положение (когда жидкость идет на слив в бак). Дивертор — это просто "стрелка на рельсах". Он не имеет нейтрального положения, не регулирует расход, а лишь перенаправляет поток под давлением в нужную ветку гидросистемы.

Сгорит ли катушка 12В, если золотник дивертора заклинит от стружки?

Если золотник не дойдет до крайнего рабочего положения, магнитопровод соленоида не замкнется. Ток в катушке останется пусковым (он в несколько раз выше номинального удерживающего). В таком режиме электромагнит перегреется и сгорит за 15-20 минут. Поэтому при ремонте мы всегда замеряем пусковые и рабочие токи на испытательном стенде.

Диагностика гидроаппаратуры и поставка новых узлов

Появились жесткие рывки при переключении навесного оборудования? Гидроцилиндры работают медленно или температура гидравлического масла ползет вверх? Не ждите, пока металлическая пудра от стертого золотника попадет в бак и уничтожит основной насос экскаватора.

Что мы предлагаем для владельцев спецтехники и промышленных предприятий:

• Аппаратная проверка на стенде. Подключаем ваш дивертор или распределитель к гидростанции, прогоняем масло под рабочим давлением и замеряем внутренние перетечки до миллилитра.

• Продажа новых гидроагрегатов. Подберем и отгрузим новые гидромоторы, гидронасосы шестеренного или аксиально-поршневого типа со склада.

• Выезд мобильной бригады. Если техника нетранспортабельна, наши гидравлики приедут на объект с портативными расходомерами и манометрами для диагностики в полевых условиях.

Привозите подозрительные или вышедшие из строя агрегаты на нашу ремонтную базу в Подольск Московской области. Мы проведем полную разборку и инструментальную дефектовку в вашем присутствии. Вы получите дефектную ведомость с сухими техническими цифрами, микрометрическими замерами и четким планом решения проблемы.
