Установка джойстика на погрузчик вместо изношенной рычажной системы устраняет люфты при управлении стрелой и ковшом, повышая точность позиционирования гидравлики до миллиметров. Штатные механические тяги со временем вытягиваются, золотники начинают подклинивать, а оператор тратит лишние усилия на преодоление сопротивления пружин. Грамотная модернизация куна переводит гидравлическую схему на тросовое управление. Это полностью исключает риск прорыва рукавов высокого давления (РВД) внутри кабины, так как сам гидрораспределитель выносится на раму машины.
Симптомы, при которых штатную рычажную систему пора менять:
• Повышенный свободный ход. Рычаг отклоняется на 5–10 см до момента начала движения рабочего органа.
• Течь гидравлической жидкости. Появление масляной пленки и луж в кабине из-под изношенных уплотнений старого распределителя.
• Подклинивание секций. Для возврата золотника в нейтральное положение требуется чрезмерное физическое усилие.
При снятии старой гидроаппаратуры механики часто обнаруживают масляное голодание или износ шестеренных насосов (НШ). Если в системе нет нужного расхода и давления (обычно это 160–200 бар), новая управляющая арматура не даст плавности хода. Помимо ремонта, наша компания занимается продажей гидромоторов и гидронасосов для спецтехники, поэтому мы можем сразу подобрать питающий насос нужного рабочего объема под характеристики нового распределителя.
Для перевода фронтального навесного оборудования на современный стандарт управления не нужно глобально переваривать раму трактора. Базовая переделка на джойстик включает интеграцию трех основных узлов. Важно подобрать компоненты, которые точно соответствуют пропускной способности системы — от 40 до 80 литров в минуту для средних машин и до 120 л/мин для тяжелой спецтехники.

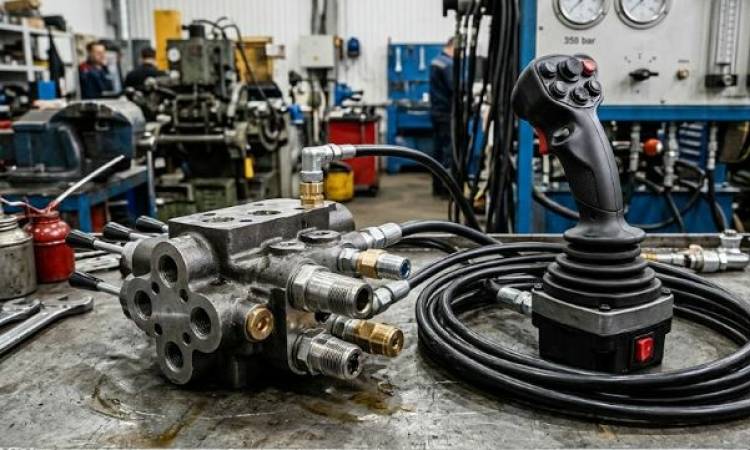

1. Блок управления джойстиком. Кабинный модуль с эргономичной рукояткой, работающий по принципу карданного шарнира. Оснащается одной или двумя электрическими кнопками для активации дополнительных секций (например, для раскрытия челюстного ковша).
2. Тросы дистанционного управления. Передают механическое тягово-толкающее усилие от рукоятки непосредственно на золотники. Стандартная длина оболочки составляет от 1.5 до 2.5 метров. Концы имеют резьбу под вилочные наконечники.
3. Моноблочный гидрораспределитель. Монтируется снаружи кабины на кронштейн. Включает секции двойного действия, встроенный предохранительный клапан и функцию плавающего положения для выравнивания грунта.
Монтаж гидравлики не терпит примерных расчетов на глаз. Стоимость формируется из цены качественных компонентов, новых фитингов и трудоемкости слесарно-сварочных работ по изготовлению адаптеров. Мы регулярно тестируем различные гидрокомпоненты на стенде, измеряя внутренние утечки по золотникам и корректность срабатывания клапанов высокоточным расходомером. Дешевые аналоги из сырого металла начинают перепускать масло уже через 300 моточасов. Ниже приведена базовая структура влияния комплектующих на работу системы.
| Наименование узла | Технические допуски | Влияние на работу машины |
|---|---|---|
| Гидрораспределитель (2-3 секции) | Пропускная способность 40-80 л/мин, рабочее давление до 250 бар. | Определяет скорость реакции гидроцилиндров и исключает самопроизвольные просадки стрелы под нагрузкой. |
| Блок управления и тросы | Ход троса 14-30 мм, тефлоновая защита оболочки от перетирания. | Обеспечивает плавность хода рукоятки. Защищает привод от заклинивания при минусовых температурах. |
| Фитинги и РВД | Резьба BSP или метрика, стандарты обжима DKOL/DKOS. | Гарантирует герметичность стыков и отсутствие заужений масляного канала на линии слива. |
Самостоятельная интеграция новых компонентов без манометрического контроля часто заканчивается выдавливанием сальников насоса или критическим перегревом масла. В нашей практике ремонта гидравлики в Московской области мы регулярно сталкиваемся с последствиями неквалифицированного вмешательства.
• Завышение настройки предохранительного клапана. Заводская регулировка нового распределителя часто выкручена на максимум. Если не снизить ее до рабочих 160–180 бар с помощью манометра, разорвет насос НШ или уплотнения цилиндров.
• Ошибки трассировки тросов. Минимально допустимый радиус изгиба управляющего троса составляет 200 мм. При жестких заломах металлический сердечник начинает тереться об оплетку, и рукоятка встает колом.
• Заужение проходных сечений. Установка дешевых переходных штуцеров с внутренним диаметром менее 10–12 мм на магистрали возврата (слив в бак) создает постоянный подпор давления, что приводит к закипанию гидравлической жидкости.
Замена требуется только в том случае, если старый агрегат не способен выдать номинальное давление и литраж. Для точной диагностики мы подключаем гидротестер в напорную магистраль. Если объемная подача падает при создании нагрузки, питающий узел подлежит замене. На нашем складе всегда в наличии проверенные насосы.
Плавающий режим соединяет обе полости гидроцилиндра напрямую со сливом. Ковш или отвал начинает свободно копировать рельеф почвы под собственным весом, не упираясь в грунт жестко. Это критически важное условие для эффективной уборки снега или планировки грунтовых площадок.
При наличии заранее подготовленной монтажной плиты под распределитель и крепежа в кабину — от 4 до 6 часов. Если требуется сварка новых посадочных мест с нуля, демонтаж прикипевших узлов и перепрессовка всех шлангов, работа занимает полный рабочий день.
Можно, но для тракторов без герметичной кабины и при высокой запыленности тросовый механический привод в разы надежнее и дешевле в обслуживании. Соленоиды 12В/24В крайне чувствительны к скачкам напряжения генератора, влаге и окислению контактов.
Переоборудование гидравлической системы спецтехники требует четкого понимания принципиальных схем и наличия диагностического оборудования. Любая ошибка в подборе пропускной способности приведет либо к "задушенной" гидравлике, либо к жестким ударам при остановке тяжелой стрелы. Наша ремонтная база в Подольске оснащена профессиональными стендами для испытания распределителей, насосов и гидромоторов под нагрузкой до 350 бар.
Привозите снятые узлы на стендовую дефектовку или доставляйте технику целиком на нашу площадку. Механики цеха рассчитают точную смету, подберут комплект джойстика, изготовят кронштейны, настроят рабочее давление и выдадут официальную гарантию. Чтобы заказать выезд мобильной бригады по Московской области или приобрести комплектующие, свяжитесь с нашим инженером-гидравликом.
