Ошибки при установке гидронасоса: последствия несоосности и вибрации

К чему приводит неправильный монтаж гидравлики?

Главным следствием ошибок при установке гидронасоса становится критическая несоосность валов приводного двигателя и гидравлического узла. При радиальном смещении осей всего на 0,15 мм возникает циклическая изгибающая нагрузка, запускающая процесс ускоренного износа деталей роторной группы. На нашем испытательном стенде в Подольске мы еженедельно снимаем показания с агрегатов спецтехники, отработавших менее 500 моточасов из-за ошибок базовой центровки. Разберем физику этих поломок и технологию правильного сопряжения гидравлических узлов.

Как несоосность валов вызывает разрушение подшипников насоса?

Жесткое фланцевое или муфтовое соединение не прощает геометрических перекосов. Когда вал гидронасоса и вал ДВС (или электромотора) работают не на одной оси, подшипниковый узел берет на себя несвойственные ему радиальные перегрузки. Масляная пленка толщиной в несколько микрон продавливается, начинается сухое трение металла по металлу. Разрушение подшипников насоса происходит лавинообразно: сначала питтинг на роликах, затем выкрашивание обоймы, и, наконец, заклинивание с обрывом вала.

1. Рост температуры. Из-за трения локальная температура узла превышает 90-100 градусов, гидравлическое масло быстро теряет кинематическую вязкость.

2. Появление стружки. Металлическая пудра от сепаратора подшипника попадает в рабочую жидкость и разносится по всей гидравлической линии.

3. Потеря производительности. Из-за перекоса нарушается прилегание распределительной шайбы к ротору, начинаются внутренние перетечки и падение давления в барах.

Почему появляется вибрация гидронасоса после установки?

В 90% случаев аномальная пульсация корпуса — это следствие углового перекоса полумуфт. Вибрация гидронасоса передается на трубопроводы, ослабляя резьбовые соединения и вызывая усталостные микротрещины в сварочных швах гидробака. Вибрационный фон замеряется виброметром, и если скорость виброперемещения превышает 4,5 мм/с, эксплуатацию спецтехники необходимо немедленно остановить.

• Износ упругого элемента муфты. Полиуретановая «звездочка» разбивается в пыль из-за постоянного смещения центров масс.

• Слабая протяжка станины. Отсутствие динамометрического ключа при фиксации лап мотора приводит к смещению узла под нагрузкой.

• Резонансные явления. Неправильно подобранный колокол (переходной фланец) начинает резонировать на рабочих частотах ДВС.

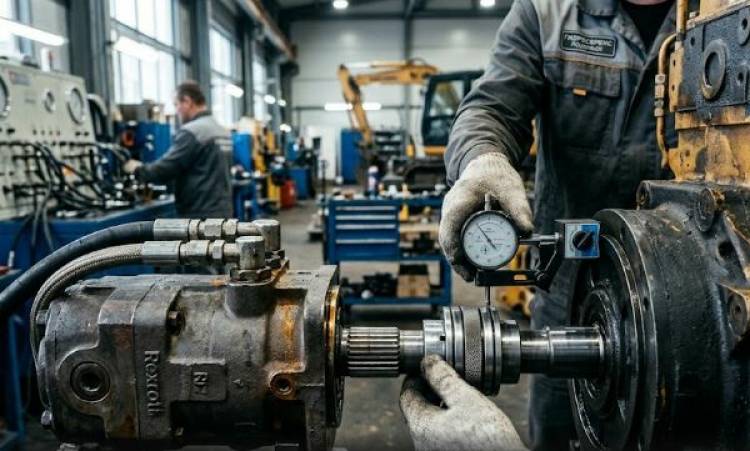

Правильный монтаж гидравлики: допуски и инструмент

Надежная работа спецтехники и промышленных прессов обеспечивается строгим соблюдением машиностроительных допусков. Правильный монтаж гидравлики исключает установку агрегатов «на глаз» или по строительному уровню. Для точной центровки применяются рычажно-зубчатые индикаторы часового типа или лазерные системы выверки. Задача инженера-гидравлика — вывести радиальное и угловое смещение в нули, обязательно учитывая тепловое расширение металла при выходе системы на рабочие температуры.

Нормы центровки валов гидравлических машин

Ценообразование: за что платит заказчик при ремонте?

Механика формирования стоимости всегда прозрачна и базируется на результатах инструментального контроля. Если агрегат поступил с заклинившим валом, мы проводим дефектовку: разбираем узел, промеряем нутромером геометрию посадочных мест. Если посадочные места подшипников в корпусе разбиты эллипсом из-за вибраций, ремонт становится экономически нецелесообразным. В таких ситуациях мы сразу подбираем замену — у нас продаются новые гидромоторы, гидронасосы и другое оборудование для оперативного восстановления работоспособности машины. Вы платите за точную диагностику и стендовые испытания: после сборки каждый насос обкатывается, мы снимаем характеристики расходомером при пиковом давлении до 350 бар.

Частые вопросы по центровке и монтажу

Можно ли использовать эластичную муфту для компенсации перекоса?

Эластичная муфта сглаживает лишь минимальные отклонения (до 0,1-0,2 мм) и предназначена для гашения крутильных колебаний ДВС. Она не является панацеей от криво сваренной станины. При сильной несоосности полиуретановый венец плавится и разрушается за несколько рабочих смен.

Как часто нужно проверять соосность на промышленной линии?

При тяжелом режиме работы (24/7) инструментальную проверку центровки лазерным прибором следует проводить каждые 2000 моточасов или при плановом ТО гидравлической станции. Для мобильной спецтехники — при любой замене гидронасоса, муфты или дизельного двигателя.

Что делать, если сорвало шлицы на валу насоса?

Срезанные шлицы — классический симптом жесткого радиального удара или клина качающего узла. Требуется полная разборка агрегата, промывка гидросистемы от стальной стружки и установка нового вала в паре с заменой опорных подшипников.

Нужно ли балансировать полумуфты при монтаже гидравлики?

Да, для высокооборотистых гидромашин динамическая балансировка полумуфт обязательна. Неустраненный дисбаланс вызывает центробежные силы, которые методично разбивают переднюю крышку насоса и сальниковое уплотнение, провоцируя течь масла.

Дефектовка и выездное обслуживание

Ошибки при установке обходятся предприятиям в сотни тысяч рублей простоя. Если ваша техника начала гудеть, сильно греть масло или упала скорость выполнения операций, не ждите капитального разрушения узла. Привозите снятый агрегат на нашу базу в Московской области (г. Подольск) для инструментальной дефектовки на испытательном стенде. Либо закажите выезд мобильной бригады для диагностики, проверки соосности и правильного монтажа гидравлики прямо на вашем объекте.
