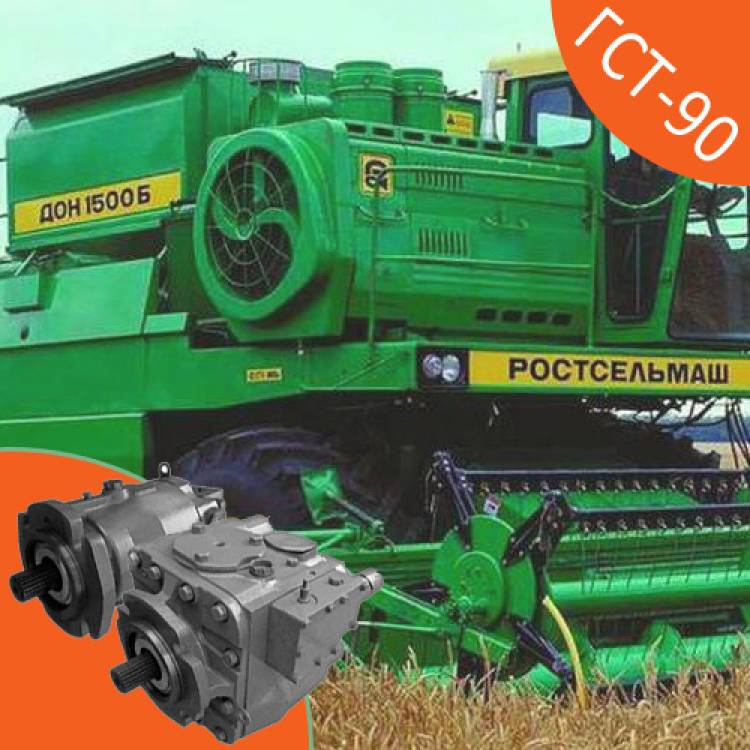

ГСТ-90 Дон-1500

Дон-1500 [вверх]

Дон-1500 — комбайн, известен еще с советских времен («1500» - это ширина молотильного барабана). Сегодня он все еще пользуется спросом среди российской зерноуборочной техники. Выпускается заводом «Ростсельмаш». Существуют различные модификации комбайна. Для нечерноземной зоны - ДОН-1500, ДОН-1500А, ДОН-1500Б, Дон-1500Н; рисоуборочный, гусеничный - Дон-1500Р.

С 1986 года - комбайн в серийном производстве. А совсем скоро он стал одним из самых популярных зерноуборочных машин в СНГ. На смену «Дон-1500» в 2006 году пришла серия комбайнов «Acros 530» и «Vector 410».

Комплектовались комбайны «ДОН-1500» дизельными двигателями Д-260 и ЯМЗ-238. Первоначально устанавливался двигатель СМД-31А.

Система гидравлики комбайна Дон-1500 [вверх]

Гидравлическая система Дон-1500 представлена тремя независимыми системами, а именно:

• основная
• рулевого управления
• привода ходовой части

Основная гидравлическая система [вверх]

Система управляет множеством механизмов и агрегатов комбайна: поворот и привод выгрузного устройства, контроль жатки и мотовила, открытие копнителя, управление вибраторами бункера и барабана. В ней используются секционные распределители с электрогидравлическим и мускульным контролем золотников рабочих органов. При подаче питания на реле определенного гидравлического клапана, он перекрывает поток, создавая давление в системе. В то же время он воздействует на золотник, на врея открывая магистраль выбранного потребителя.

Для чего же служит основная гидравлическая система (ОГС) ?

Функция ОГС - управления всеми рабочими органами комбайнов «Дон-1500» и «Дон-1200», которые участвуют в их технологическом процессе.

Основная гидравлическая система предназначена для выполнения двенадцати операций:

• подъема и опускания жатки,
• горизонтального и вертикального перемещения мотовила,
• прокрутки наклонной камеры, привода выгрузных шнеков,
• поворота выгрузного наклонного шнека,
• включения и выключения привода молотилки,
• включения вибраторов для активации выгрузки зерна из бункера и управления копнителем,
• изменения частоты вращения мотовила и молотильного барабана.

Скорость движения комбайна с механическим приводом ходовой части изменяют в пределах установленного в коробке диапазона вариатором, управляемым также с помощью ОГС. В том случае, если комбайн комплектуется измельчителем с прицепной тележкой, ОГС может осуществлять автосцепку тележки с комбайном и ее опрокидывание. Система герметична и через фильтр тонкой очистки заполняется рабочей жидкостью с помощью нагнетателя.

Необходимо помнить, что в системе существуют четыре вида потоков рабочей жидкости - неотъемлемом компоненте любой гидросистемы. Именно рабочие жидкости обеспечивают защиту рабочих элементов от износа. Благодаря им, оборудование нормально работает в условиях различных температур, нагрузок и влажности.

Рабочая жидкость ОГС [вверх]

- масла моторные

• М-10В2 ГОСТ 8581-78
• М-8В ГОСТ 10541-78,

или масло для гидрообъемных передач:

• МГ-8А (М-8А) ТУ 38.101135-87,
• М-12В2 ТУ 38.1011198-89.

Рекомендуемые замены: моторное масло М-10Г2 и индустриальное И-30А (совместимы с М-10В2) .

Объемный гидравлический привод ГСТ-90 [вверх]

ГСТ-90 - гидравлический узел, который примеянется в гидрообъемном управлении движения комбайнов Дон-1500, миксеров, погрузчиков. Гидростатическая трансмиссия ГСТ-90 состоит из насоса НП-90 и мотора МП-90. Данный гидроагрегат - аксиально-плунжерного типа. Объемный гидропривод (гидроход) ГСТ-90 применяется для передачи движения от двигателя к ходовой части с бесступенчатым регулированием скорости движения и силы тяги при ручном управлении на комбайнах, катках, миксерах и другой спецтехники и с/х техники.
