Аксиально-поршневой насос – это устройство, относящееся к категории гидравлических машин, которое перерабатывает механическую энергию кругового вращения в энергию движения жидкости. Этот механизм давно занял значимую нишу в различных сферах жизни человека.
Сегодня аксиально-поршневые насосы применяются практически везде. Благодаря способности выдерживать большие нагрузки, это устройство эффективно работает как в строительно-дорожной технике, сельскохозяйственных и горнодобывающих машинах, так и в металлургическом производстве и судостроении. Чаще всего используются объемные насосы и лопастные (динамические) агрегаты.
Функционирование объемных насосов, к которым относят как например, винтовые и поршневые насосы, заключается в изменении объема рабочих камер, которые располагаются параллельно по отношению к поршням и оси самого устройства.
Именно перемещение поршней при вращении цилиндрического блока либо увеличивает, либо уменьшает объем камер, что способствует перекачиванию жидкости.
Лопастные агрегаты, к которым относятся радиальные насосы, а также консольные и центробежные насосы, отличаются работой главного колеса с множеством лопастей, закрепленных радиально от вала. Вращаясь с высокой скоростью, это колесо заставляет жидкость двигаться.
К базовой комплектации гидравлического аксиально-поршневого насоса относят:
основной вал;
поршень (плунжер);
блок цилиндров (ротор);
распределитесь.
Высокая производительность таких насосов обеспечивается высокой герметичностью цилиндров.
Обычно, аксиально-поршневые насосы имеют небольшие размеры, и, как следствие, небольшой вес. Это делает регулировку агрегата несложной и не затратной.

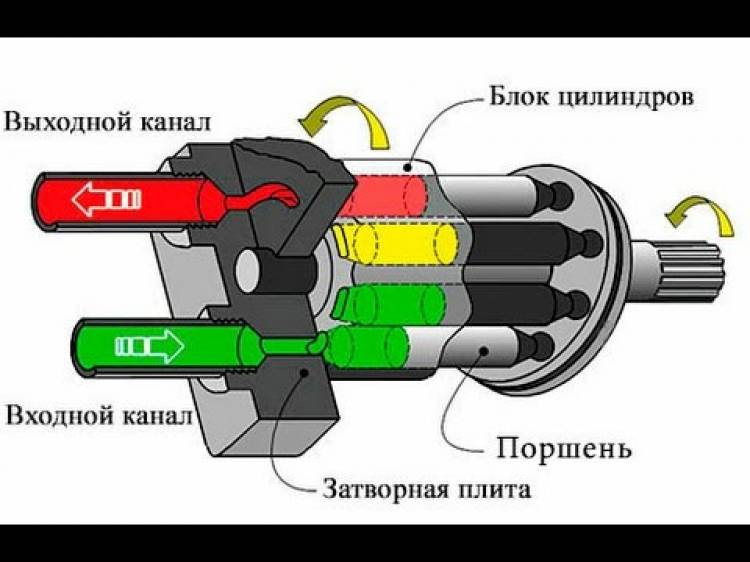

Главный блок аксиально-поршневого насоса имеет цилиндрическую форму, в нем располагается система поршней и шатунов, соединяющих коленчатый вал и деталь возвратно-поступательного действия.
Работа такого насоса построена на вращательных движениях ведущего вала, который передает импульс цилиндрическому блоку.
При этом поршни начинают создавать возвратно-поступательные движения в сторону главной оси.
В ходе перемещения поршней происходит увеличение или уменьшение объема рабочих камер, что и позволяет устройству всасывать и выталкивать перекачиваемую жидкость.
Рабочие камеры таких агрегатов соединены с всасывающими и нагнетельными патрубками, через которые и осуществляется забор и отдача перекачиваемой воды.
Во многом, работа аксиально-поршневого насоса схожа с работой паровых и радиально-поршневых устройств.
В зависимости от того, как выглядит схема плунжерного насоса аксиального типа, эти устройства бывают двух видов: агрегаты с наклонной шайбой (диском), как например, насос аксиально-поршневой регулируемый НП 90 и аксиально-поршневые насосы с наклонным цилиндрическим блоком, например, гидронасос310.112.03.06.
В конструкции первых, насосы с наклонной шайбой - коленчатый вал объединяют с цилиндрическим блоком, закрепляя его подшипниками.
В этом случае, поршневая система насоса опирается прямо на шайбу. Такой угол позволяет поршням усиливать движение жидкости при вращательных движениях.
Регулировка подобного устройства происходит путем изменения угла наклона диска. Примерами насосов с наклонной шайбой могут служить насос НП90 и Гидронасос НП 112.
Во втором случае, аксиально-поршневые насосы наклонным цилиндрическим блоком - возвратно-поступательные движения поршней происходят с наклоном самого блока цилиндра.
Примеры аксиально-поршневых насосов, гидронасос 310.112.05.06, а также гидронасос 310.2.28.04.05
Особенностью такого насоса является опора цилиндрического блока на вторую ось и его расположение под углом к основному валу.
В центре конструкции размещаются параллельные расточки, внутри которых стоят поршни. Последние соединяются с основным валом при помощи шатунов. Регулировка осуществляется изменением угла наклона самого блока.
Необходимо отметить, что конструкция аксиально-поршневого насоса с наклонным блоком позволяет менять размерность поршневого хода.
Это, в свою очередь, помогает изменять показатели рабочего объема в камерах.
Разобрав нюансы работы аксиально-поршневых насосов, можно сделать вывод, что такие устройства имеют очень хорошую производительность, они энергоёмки и эффективно функционируют даже при высоком давлении рабочей среды.
Кроме того, диапазон вращения таких насосов гораздо шире, чем у гидромоторов. Он варьируется в диапазоне от 500 до 4000 оборотов в минуту.
Достичь таких показателей не под силу ни одному другому устройству радиально-поршневого вида.
Учитывая эти положительные моменты, необходимо знать, что использовать аксиально-поршневые насосы нужно строго придерживаясь рекомендаций.
Так как стоимость таких агрегатов не маленькая, и ремонт аксиально-поршневого насоса может повлечь за собой значительные затраты.
