Гидравлический расходомер — это измерительный прибор для точного определения объема проходящей жидкости, позволяющий выявить скрытые внутренние утечки и падение КПД без снятия агрегата с машины. Когда оператор жалуется на медленную работу стрелы экскаватора, просадку оборотов буровой установки или падение тяги на гусеничном ходу, именно датчик расхода масла показывает, виноват ли в этом износ качающего узла. Ошибочно полагать, что давление в системе гарантирует ее работоспособность: насос может выдавать пиковые 350 бар в "тупик", но при открытии золотника расход упадет до критических значений из-за перетечек в плунжерной паре.

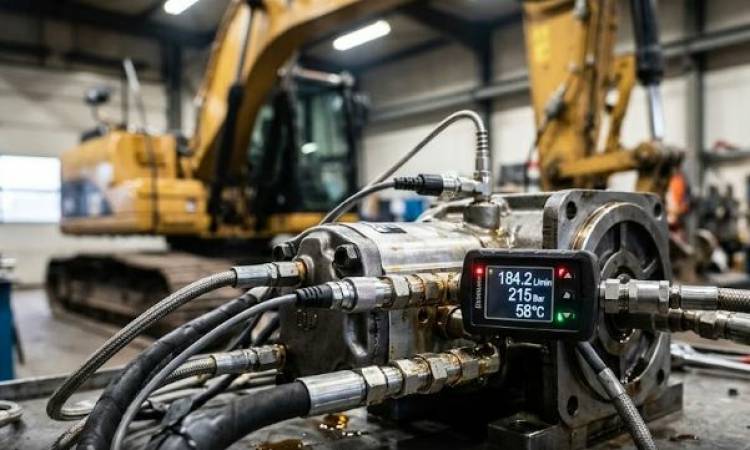

Современный гидротестер встраивается в напорную магистраль между насосом и распределителем. Пропуская через себя поток гидравлического масла, турбина или шестеренчатый механизм прибора формирует сигнал, который пересчитывается в литры в минуту (л/мин). Параллельно фиксируется температура жидкости, так как вязкость напрямую влияет на объемные потери. Если на холодном масле техника работает исправно, а при нагреве до 60 градусов Цельсия движения замедляются, расходомер четко зафиксирует этот спад.
В рамках ежедневной практики мы проводим такие испытания на стационарном стенде в Подольске, нагружая снятые агрегаты до номинальных и пиковых параметров. Стоит отметить, что помимо ремонта, у нас продаются новые гидромоторы, гидронасосы и другое оборудование — это позволяет оперативно произвести замену, если старый узел восстановлению не подлежит.
Базовые симптомы, указывающие на необходимость замера потока:
• Увеличение времени рабочего цикла. Штоки гидроцилиндров выдвигаются медленнее паспортных значений при тех же оборотах ДВС.
• Локальный перегрев. Часть кинетической энергии жидкости из-за внутренних перетечек переходит в тепло, нагревая корпус гидронасоса или гидромотора.
• Нестабильная работа навесного оборудования. Рывки под нагрузкой, невозможность совмещения двух операций (например, поворот башни и подъем стрелы).
Основа проверки — построение графика зависимости расхода от давления (PQ-кривая). Диагностика гидронасоса начинается с прогрева системы до рабочей температуры. Затем механик с помощью нагрузочного клапана (дросселя) на гидротестере начинает искусственно создавать сопротивление потоку, имитируя тяжелую работу спецтехники. Давление поднимается ступенчато: 50, 100, 150, 200 и 250 бар.
На каждом этапе фиксируется показатель расхода. Полностью исправный аксиально-поршневой агрегат сохраняет стабильную подачу — падение не превышает 5-7% от номинала даже на максимальном давлении. Если же при 200 барах поток падает на 20-30%, это прямое свидетельство задиров на распределительной шайбе, износа блока цилиндров или просадки пружин регулятора мощности.
Методика поиска неисправностей делится на несколько этапов:
1. Базовый замер подачи насоса. Прибор ставится до клапанного блока, отсекая влияние распределителя. Оценивается чистая производительность качающего узла.
2. Проверка предохранительных клапанов. Выявляется давление открытия и слива в бак, настройка портов (port relief valves).
3. Тестирование потребителей. Гидротестер ставится в линию конкретного гидромотора или гидроцилиндра для замера перетечек в их уплотнениях.
| Потеря расхода (при 250 бар) | Техническое состояние агрегата | Решение |
|---|---|---|
| От 0% до 10% | Допустимый рабочий износ, зазоры в норме | Работа в штатном режиме |
| От 11% до 20% | Начальный износ поршневой группы, притирка шайбы нарушена | Плановая дефектовка в межсезонье |
| Более 25% | Критический износ, глубокие задиры, риск разрушения | Немедленный капремонт или замена узла |
Коммерческое ценообразование в гидравлике базируется на стоимости нормо-часов, расходных материалах и амортизации сложного стендового оборудования. Подключение расходомера — это не просто прикручивание двух РВД. Необходимо подобрать правильные адаптеры под резьбу (BSP, Metric, ORFS), сбросить остаточное давление в системе, безопасно врезаться в напорную магистраль до 400 бар и избежать разлива гидравлического масла.
Если диагностика показывает фатальные разрушения внутри качающего узла, оплачивается снятие агрегата и полная разборка. После дефектовки формируется смета. Клиент получает не абстрактные цифры, а точный протокол измерений, где указано, почему старый насос не тянет нагрузку. В случаях, когда стоимость запчастей превышает 60-70% от цены нового узла, целесообразнее купить агрегат в сборе. Мы всегда держим на складе ходовые позиции, потому что простой экскаватора на объекте обходится дороже.
Ключевые факторы, влияющие на стоимость работ:
• Тип оборудования. Стационарный промышленный пресс или мобильная гусеничная техника с плотной компоновкой.
• Сложность настройки регуляторов. LS-регуляторы (Load Sensing) требуют дополнительных точек подключения манометров.
• Необходимость выезда. Доставка бригады со всем такелажем и тяжелыми гидротестерами на карьер или стройплощадку.
Нет, манометр в "тупике" покажет только способность насоса создать давление при нулевом расходе. Изношенный агрегат с огромными внутренними перетечками легко накачает 300 бар, если поток перекрыт. Но как только вы дадите команду на движение стрелы экскаватора, расход просядет, и движение будет крайне медленным. Манометр не видит потери объема жидкости.
Для стационарных линий, термопластавтоматов и прессов лучше применять шестеренчатые расходомеры. Они менее чувствительны к изменению вязкости масла и дают высокую точность на малых потоках. Турбинные аппараты — это классика для мобильной гидравлики и спецтехники из-за их высокой пропускной способности (до 800 л/мин) и прочности.
Процедура на объекте занимает от 1.5 до 3 часов. В это время входит стравливание давления, врезка в магистрали с помощью фитингов, прогрев масла до 50-60 градусов и само тестирование на разных оборотах двигателя. Стендовая проверка снятого узла проходит быстрее — около 40 минут.
При такой потере требуется демонтаж и вскрытие. В 90% случаев это износ биметаллической поверхности блока цилиндров, задиры на распределительной шайбе или выработка в подшипниковых узлах. Деталь отправляется на шлифовку и притирку, либо меняется ремкомплект.
Точная инструментальная проверка — единственный способ перестать менять детали наугад. Привозите снятые узлы на нашу ремонтную базу в Подольск. Мы установим гидронасос или гидромотор на обкаточный испытательный стенд, подключим цифровые датчики и снимем реальные показатели расхода во всем диапазоне давлений. Вы получите техническое заключение и четкий план действий по восстановлению.
Если техника обездвижена и находится на объекте в Московской области, вы можете заказать выезд бригады гидравликов. Наши специалисты привезут портативный гидротестер, врежутся в систему прямо на машине, найдут утечки и при необходимости организуют доставку узла в ремонт. Напоминаем, что у нас также продаются новые гидромоторы, гидронасосы и другое оборудование — мы подберем оптимальный вариант для оперативного возвращения вашей техники в строй.
