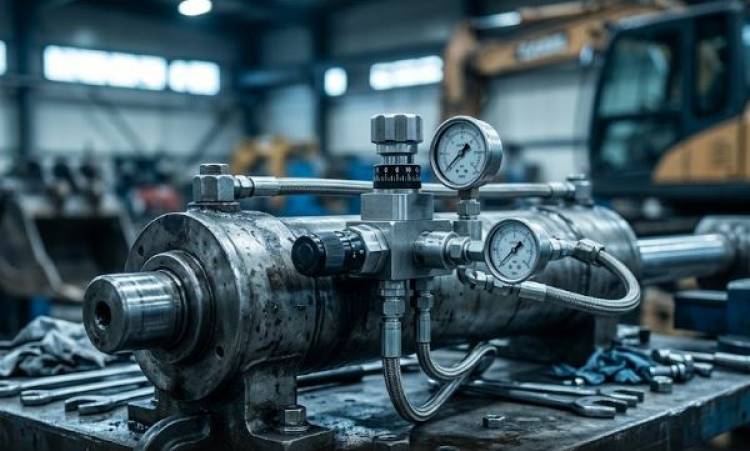

Гидродроссель работает за счет создания местного гидросопротивления, которое искусственно заужает проходное сечение трубопровода, ограничивая расход рабочей жидкости и обеспечивая регулировку скорости цилиндра. Устанавливая этот элемент в линию нагнетания или слива, мы дозируем объем масла, поступающего в поршневую или штоковую полость. Излишки гидравлической жидкости при этом сбрасываются обратно в маслобак через предохранительный клапан гидросистемы, что неизбежно ведет к выделению тепла. Мы на практике часто сталкиваемся с перегревом контуров спецтехники из-за неверно рассчитанного проходного сечения, поэтому пропускная способность арматуры должна строго соответствовать рабочему давлению, которое в машинах тяжелого класса достигает 350 бар.
С точки зрения гидродинамики, дросселирование основано на перепаде давлений до и после узла сужения. Чем меньше рабочая щель золотника или игольчатого затвора, тем больше энергии потока преобразуется в тепловую, и тем медленнее выдвигается шток исполнительного механизма. Важно понимать, что вязкость масла меняется в зависимости от температуры: при старте в холодную погоду кинематическая вязкость составляет около 100-200 сСт, а при прогреве до 60°C падает до 20-30 сСт. Это означает, что при использовании простых некомпенсированных клапанов скорость движения рабочих органов будет "плавать" в зависимости от температуры гидравлического масла.
Обычный регулируемый вентиль зависим от нагрузки. Если экскаватор поднимает пустой ковш, давление в поршневой полости низкое, перепад на клапане высокий — шток идет быстро. Как только ковш врезается в грунт, давление в гидроцилиндре возрастает, перепад падает, и скорость выдвижения штока снижается. Чтобы исключить этот эффект, в контур монтируется регулятор расхода. Он состоит из гидродросселя и встроенного редукционного клапана (компенсатора давления), который автоматически поддерживает стабильный перепад давлений на рабочей щели, независимо от внешней нагрузки.
Для организации цикличной работы применяется дроссель с обратным клапаном. Этот аппарат позволяет регулировать поток только в одном направлении. При обратном ходе жидкость отжимает тарелку или шарик обратного клапана (давление открытия обычно составляет 0.5–2 бара) и свободно проходит в полость, обеспечивая быстрый возврат штока.
• На входе (Meter-in). Клапан монтируется между распределителем и гидроцилиндром. Применяется для систем, где нагрузка всегда направлена против движения штока (например, подъем груза).
• На выходе (Meter-out). Ограничитель ставится на сливной магистрали. Оптимальный вариант для попутной нагрузки, когда масса груза пытается "обогнать" насос. Создает противодавление, предотвращая рывки.
• В ответвлении (Bleed-off). Аппарат устанавливается параллельно гидроцилиндру. Регулирует объем жидкости, который отводится в бак. Исключает нагрев масла на предохранительном клапане, так как насос работает под давлением нагрузки.
| Тип клапана | Зависимость от нагрузки | Применение |
|---|---|---|
| Игольчатый вентиль | Высокая | Простые системы с постоянным усилием. |
| Регулятор расхода (двухлинейный) | Отсутствует | Спецтехника, станки, где требуется точная подача. |
| Аппарат с обратным клапаном | Высокая | Управление однонаправленным ходом прессов. |
В нашей компании мы продаем новые гидромоторы, гидронасосы, клапанную аппаратуру, а также выполняем их обслуживание. Стоимость восстановления или сборки нового узла зависит от требований к пропускной способности, типа присоединения (трубное, стыковое, модульное) и материала корпуса (чугун, сталь). Обычный дроссель линейного монтажа обойдется дешевле, чем трехлинейный компенсатор давления фланцевого типа. Цена ремонта агрегатов складывается из инструментальной диагностики, замены прецизионных пар трения, притирки золотников и обязательной проверки на испытательном стенде.
1. Степень износа золотниковой пары. Зазоры свыше 15 микрон приводят к внутренним перетечкам и потере давления. Требуется расточка корпуса и изготовление ремонтного золотника.
2. Состояние рабочей жидкости. Металлическая стружка прорезает канавки в дросселирующих кромках, разрушая узел за несколько смен.
3. Сложность дефектовки. Настройка пропорциональных клапанов с электронным управлением требует подключения ШИМ-контроллера и снятия расходных характеристик на стенде.
Процедура настройки требует подключения расходомера и манометров, так как регулировка "на глаз" часто приводит к срыву потока и кавитации. Вся процедура проводится при рабочей температуре масла (около 50-60°C).
1. Подготовка системы. Ослабьте контргайку регулировочного винта. Полностью откройте проходное сечение, выкрутив лимб против часовой стрелки.
2. Установка базового давления. Запустите насос, подайте сигнал на гидрораспределитель и сымитируйте максимальную рабочую нагрузку на исполнительный орган.
3. Ограничение потока. Плавно закручивайте винт по часовой стрелке, контролируя время полного выдвижения штока с помощью секундомера. Зафиксируйте контргайку после достижения требуемых значений.
Чаще всего причиной выступает завоздушивание контура, недостаточный объем масла в баке или износ уплотнений. Если установлен клапан управления на входе при попутной нагрузке, шток будет "выпадать" под собственным весом. Решение — перенос узла на линию слива.
Категорически нельзя. Шаровые краны предназначены исключительно для работы в режимах "открыто/закрыто". При попытке частичного перекрытия потока кромка шара быстро разрушается кавитацией, а точность настройки равна нулю.
Главный симптом — полная потеря контроля над гидроцилиндром. Независимо от положения регулировочного винта шток движется с максимальной скоростью, либо не движется вовсе. Также наблюдается сильный свист дросселирующей щели, что говорит о критическом износе кромок.
Номинальный расход аппарата должен превышать максимальную подачу гидронасоса в данном контуре на 10-15%. Установка слишком малого клапана создаст излишнее сопротивление и перегрев, даже при полностью открытом сечении.
Если ваша гидравлика работает с посторонними шумами, масло кипит, а скорость штока не поддается регулировке, узлу требуется профессиональная диагностика. Привозите снятые агрегаты на нашу ремонтную базу в Подольск для инструментальной дефектовки. Мы проверим геометрию золотников, измерим утечки на испытательном стенде под давлением 350 бар. Если деталь не подлежит восстановлению, у нас вы можете купить новые гидромоторы, гидронасосы и клапанную аппаратуру прямо со склада. Для предприятий Московской области доступен заказ выездной бригады с портативными гидротестерами для диагностики техники прямо на объекте.
